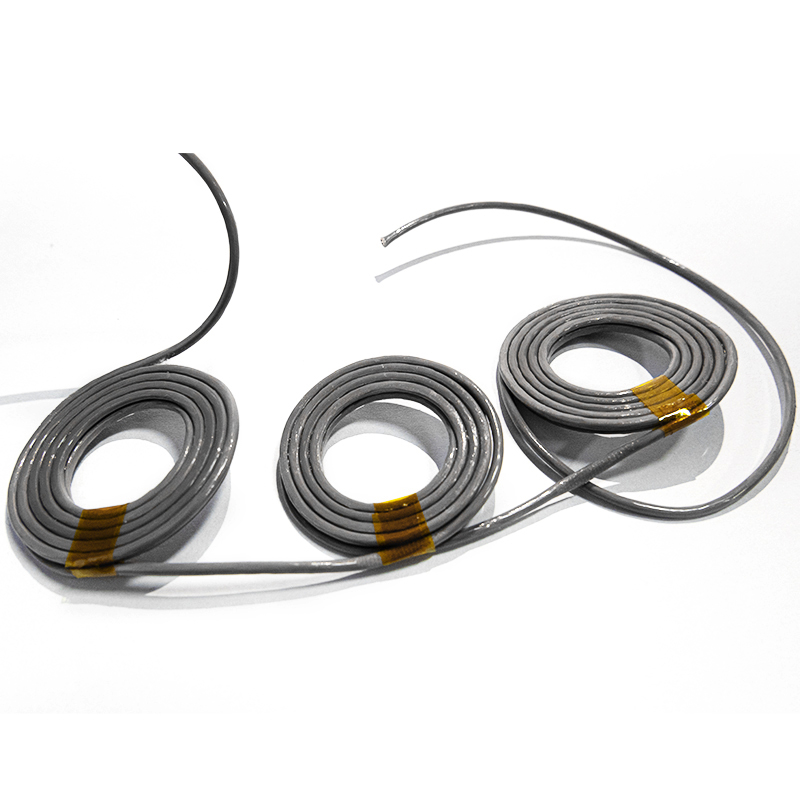

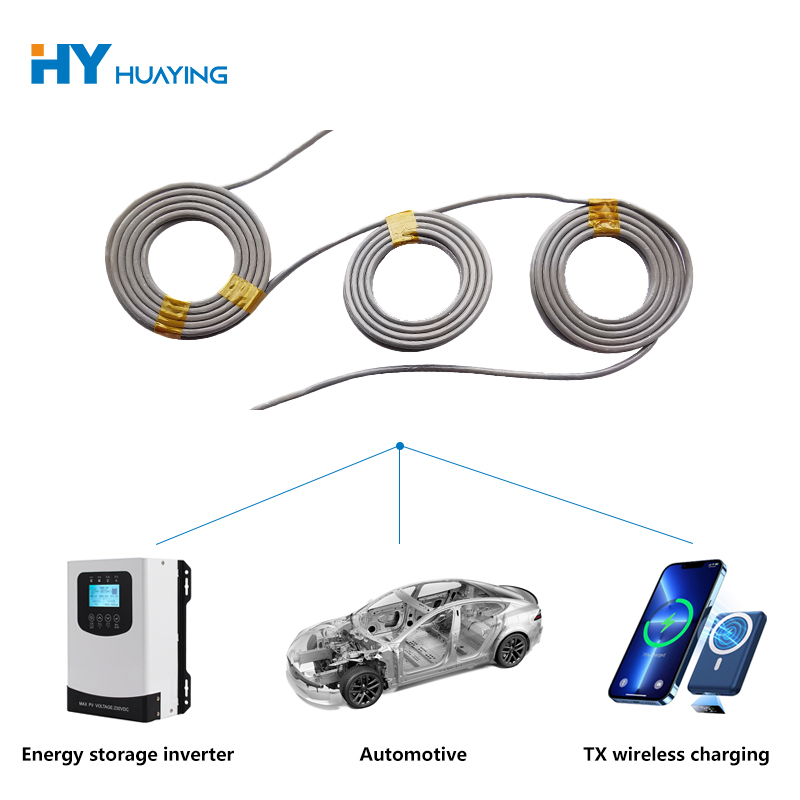

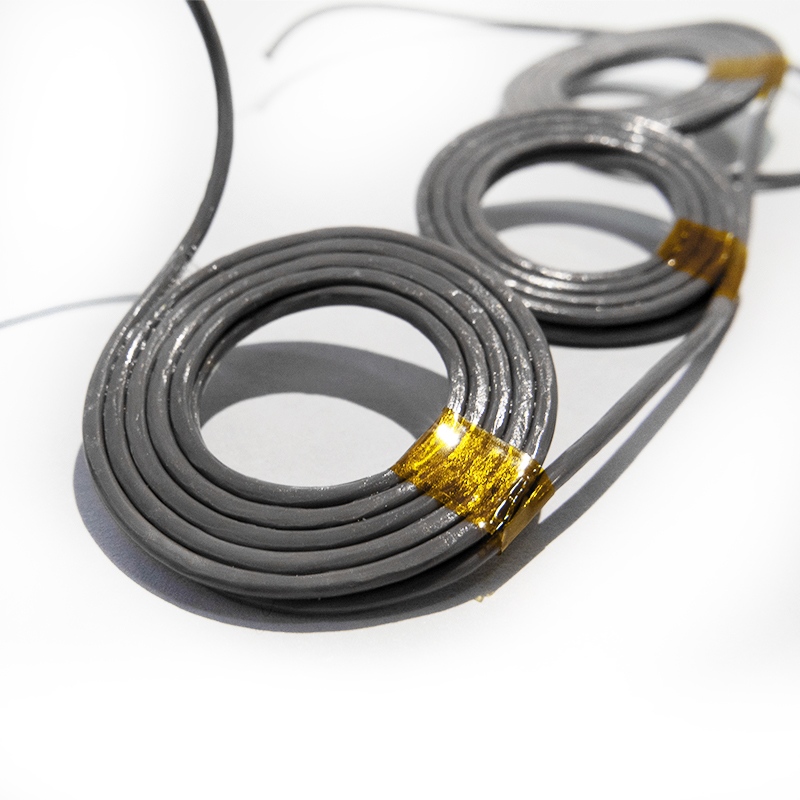

Vysokofrekvenčná Litz cievka

Silná prispôsobivosť produktu

Naša vysokofrekvenčná Litz cievka Huaying odolá chemickej korózii a extrémnym prevádzkovým podmienkam. Najprv si povedzme o odolnosti proti korózii. Izolácia cievky je prakticky nerozpustná vo všetkých organických rozpúšťadlách. Zostáva neovplyvnený drsnými látkami, ako je olej, silné kyseliny a silné alkálie, vďaka čomu je ideálny pre zložité prostredia, ako sú priemyselné dielne. Jeho elektrická izolácia je tiež vynikajúca, s vysokonapäťovým odporom, nízkou stratou vysokej frekvencie a nízkou absorpciou vlhkosti, čo vedie k trvalo stabilnému izolačnému odporu. Navyše, dokonca aj počas vlhkého obdobia dažďov v južnej Číne zostáva izolačný odpor stabilný. Ešte dôležitejšie je, že spomaľuje horenie a je odolný proti starnutiu. Už predtým sme vykonali testy starnutia pre zákazníkov z oblasti letectva a po 5 000 hodinách nepretržitej prevádzky vo vysokoteplotnom prostredí cievky stále fungovali ako nové, čím sa výrazne predĺžila ich životnosť.

Proces navíjania produktu je precízny

Venovali sme značnú pozornosť riadeniu tvaru vysokofrekvenčnej Litz cievky Huaying, pretože nepresnosti tvaru priamo ovplyvňujú vysokofrekvenčný výkon. V súčasnosti používame predovšetkým metódu externého vytláčania na navíjanie kruhových alebo oválnych zvitkov. Táto metóda ponúka vysokú presnosť zarovnania drôtu a rovnomernú hrúbku naprieč cievkou. Extrúzia, vykonávaná od vnútorného kruhu smerom von, zaisťuje konzistentnú vodivosť cievky, čím eliminuje lokalizované odchýlky výkonu. Vyskúšali sme aj metódu vnútorného vytláčania pre štvorcové cievky, ale zistili sme, že ak vodiče nie sú správne zarovnané, vytláčanie ich môže ľahko poškodiť, čo má vplyv na vysokofrekvenčný výkon. Okrem toho sa štruktúra stroja stáva zložitou, nákladnou a neflexibilnou, ak sa každá vrstva navíja jednotlivo. Preto pri vysokofrekvenčných aplikáciách uprednostňujeme metódu externého vytláčania, aby sme zabezpečili presný tvar cievky bez zníženia výkonu. Vysokofrekvenčné cievky vyžadujú dôkladnú pozornosť k detailom. Dokonca aj mierna uhlová odchýlka môže viesť k zvýšeným stratám pri vysokých frekvenciách, takže pri kontrole tvaru neriskujeme.

Prísna kontrola výroby

Udržiavame mimoriadne prísnu kontrolu kvality vysokofrekvenčných Litz cievok Huaying, pretože sa obávame, že nesprávna manipulácia by mohla ovplyvniť výkon. Počas navíjania je potrebné presne nastaviť okolitú teplotu a napätie; svojvoľné úpravy na dosiahnutie výrobných rýchlostí sú prísne zakázané. To zaručuje vysokokvalitné produkty. Prísne prevádzkové postupy dodržiavame aj počas následného spracovania. Napríklad zvitky sa musia prepravovať pomocou vyhradených podnosov; náhodné stohovanie je zakázané, pretože by mohlo dôjsť k poškodeniu izolácie počas prepravy. Teplota spájkovania vodičov musí byť starostlivo kontrolovaná, aby sa zabránilo poškodeniu izolácie vysokými teplotami. Každá cievka prechádza tromi fázami vizuálneho a výkonnostného testovania, aby sa zaistilo, že nebudú žiadne problémy s kvalitou, čo našim zákazníkom zaručí pokoj.

Vzhľad a rozmery (jednotka: mm)
