Cievka Litz Wire

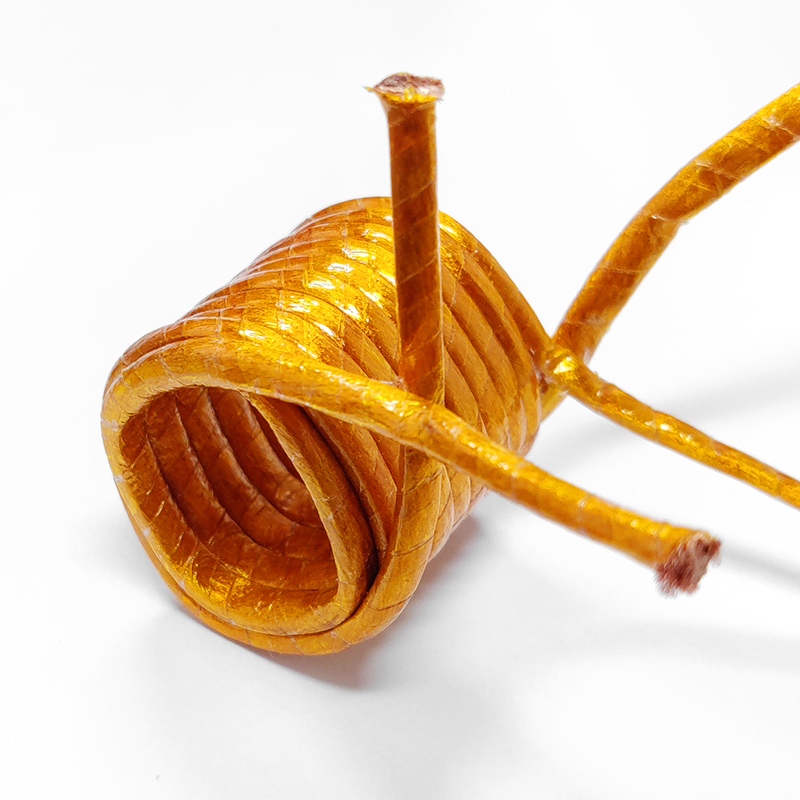

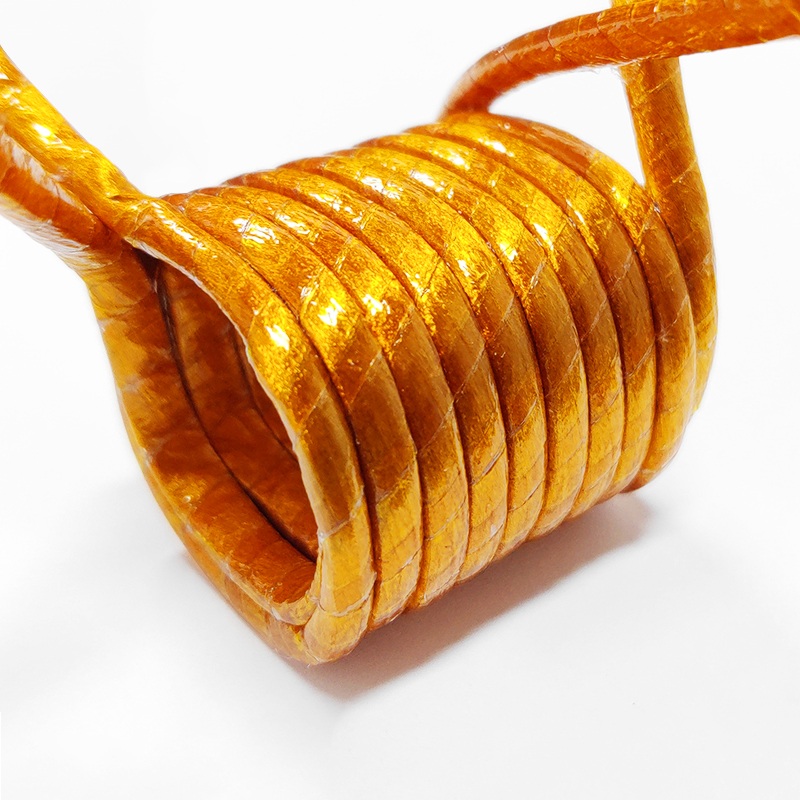

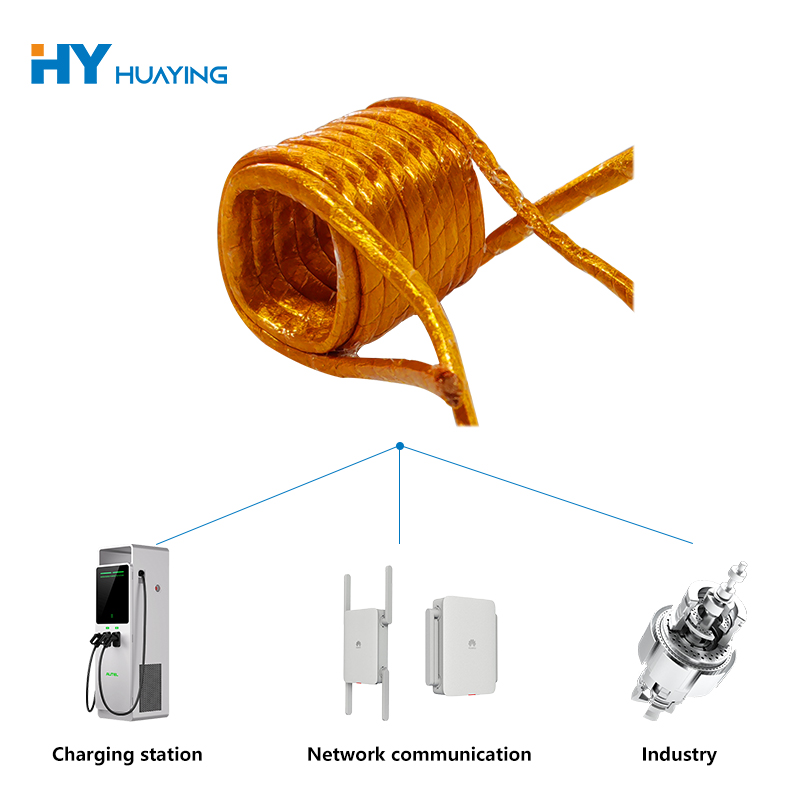

Huaying Litz Wire Coil je špecializovaný produkt pre vysokofrekvenčné aplikácie vyrábaný spoločnosťou Huizhou Huaying Electronic Technology Co., Ltd. Sila spoločnosti je preukázaná na trhu. Spoločnosť na výskume a vývoji spolupracuje aj s Výskumným ústavom Shenzhen Huazhong University of Science and Technology. Predtým, keď slúžili veľkým spoločnostiam ako Xiaomi a Huawei, upravovali podobné cievky pre svoje vysokofrekvenčné elektronické komponenty, čím si získali silnú reputáciu. Okrem toho je spoločnosť certifikovaná podľa ISO 9001 a IATF 16949, čo zabezpečuje prísne kontroly výroby. Od návrhu až po dodanie, každý krok tejto Litz Wire Coil spĺňa normy, vďaka čomu máte pri výbere pokoj.

Odoslať dopyt

Popis produktu

Prísna kontrola presnosti počtu otáčok produktu

Pri výrobe cievok Huaying Litz Wire Coil je presnosť počítania otáčok kľúčová. Aj malá chyba v počte závitov sa môže odchyľovať od elektromagnetických parametrov transformátora a ľahko spôsobiť problémy pri zabudovanej inštalácii. To platí najmä pri navíjaní cievok s mnohými závitmi, kde aj mierna nepozornosť môže viesť k chybám. Dlho sme to zvažovali a vylepšili sme výrobné štandardy 7S našej dielne o inteligentnú technológiu. Teraz využívame plne automatické navíjacie stroje. Každý stroj má presný počítací systém, ktorý počas navíjania v reálnom čase monitoruje počet závitov, pričom sa chyba udržiava v rozmedzí ±1 otáčky. To je oveľa spoľahlivejšie ako ručné navíjanie alebo konvenčné stroje.

Presné prispôsobenie tvaru produktu

Tvar cievky transformátora musí dokonale spĺňať špecifikácie zákazníka, inak to ovplyvní následné spracovanie a montáž. To platí najmä pre bežne viditeľné "eliptické cievky" a "skosené pravouhlé cievky" na trhu. Aj keď môžu vyzerať podobne ako bežný obdĺžnik, vyžadujú vyššiu rozmerovú presnosť, vďaka čomu sú náchylné na neštandardnú výrobu mnohých výrobcov. Investujeme značné úsilie do tvarovej kontroly a máme vyhradenú lisovňu. Bez ohľadu na požadovaný tvar zvitku Huaying Litz Wire Coil zákazníkom môžeme prispôsobiť vlastnú formu na základe podrobných rozmerových výkresov. Dokonca aj pri zložitých tvaroch garantujeme rozmerové tolerancie do 0,05 mm, čo plne spĺňa následné požiadavky na spracovanie.

Výkon základného produktu spĺňa štandardy

Cievka je „srdcom“ transformátora. Na zabezpečenie dlhodobej bezpečnej prevádzky je nevyhnutná elektrická pevnosť, tepelná pevnosť a mechanická pevnosť. Naša Huaying Litz Wire Coil vynaložila značné úsilie na tieto aspekty. Pokiaľ ide o elektrickú pevnosť, izolačná vrstva využíva vlastný vysokoteplotný izolačný materiál našej spoločnosti. Testované tak, aby spoľahlivo odolalo zložitým napätiam, ako sú bleskové prepätia a spínacie prepätia, bez dielektrického poškodenia. Čo sa týka tepelnej pevnosti, cievka odolá teplu generovanému prúdom aj pri dlhodobej prevádzke pri plnom zaťažení. Životnosť izolačnej vrstvy zodpovedá celkovej životnosti transformátora a chráni ho pred poškodením teplom v prípade skratu.

Špecifikácie v tabuľke sú súčasťou špecifikácií produktu, ktoré je možné prispôsobiť podľa potrieb zákazníka

Priemer vodiča × Počet akcií	Jediný medený vodič Rozsah tolerancie objemu okolo (mm)	Stranded vonkajšie priemer ±0,1 mm	Hotový vonkajší priemer (mm)		Balenie dĺžka (M/os)	Dirigent Odpor (20 ℃) (Ω/km)
Priemer vodiča × Počet akcií	Jediný medený vodič Rozsah tolerancie objemu okolo (mm)	Stranded vonkajšie priemer ±0,1 mm	Hrúbka (mm) (MAX)	Šírka (mm) (MAX)	Balenie dĺžka (M/os)	Dirigent Odpor (20 ℃) (Ω/km)
0,06 × 2000	±0,003	3.88	2.4	4.5	500	3.611
0,06 × 2000	±0,003	4.07	2.7	4.2	500	3.283
0,07 × 1200	±0,003	3.4	2.0	4.5	500	4.422
0,07 × 2000	±0,003	4.4	2.4	5.8	500	2.653
0,07 × 2200	±0,003	4.61	2.7	5.5	500	2.412
0,10 × 200	±0,003	1.72	2.2	1.5	800	13.001
0,10 × 400	±0,003	2.66	1.7	3.1	300	6.5
