Ako si vybrať magnetický drôt?

Abstraktné

Magnetický drôtje kritickým komponentom v motoroch, transformátoroch, induktoroch a širokej škále elektromagnetických zariadení. Mnohí kupujúci však čelia opakujúcim sa problémom, ako je zlyhanie izolácie, nekonzistentná vodivosť, prehrievanie a ťažkosti s prispôsobením špecifikácií vodičov skutočným aplikáciám. Tento článok poskytuje štruktúrovaného a praktického sprievodcu výberom magnetického drôtu, výrobnými úvahami, izolačnými systémami a požiadavkami špecifickými pre aplikáciu. Pochopením týchto faktorov môžu inžinieri, nákupcovia a osoby s rozhodovacou právomocou znížiť výkonnostné riziká, predĺžiť životnosť produktu a zlepšiť celkovú spoľahlivosť systému.

Obrys

• Pochopenie toho, čo je magnetický drôt
• Bežné zákaznícke body bolesti pri výbere magnetického drôtu
• Dôležité technické parametre
• Typy izolácie a rozdiely vo výkone
• Sprievodca výberom podľa aplikácie
• Kontrola kvality a výrobné úvahy
• Porovnávacia tabuľka typických možností magnetických drôtov
• Často kladené otázky
• Záver a obchodná spolupráca

Obsah

• Čo je magnetický drôt?
• Prečo výber magnetického drôtu často zlyhá
• Kritické parametre na vyhodnotenie
• Vysvetlenie izolačných systémov
• Výber magnetického drôtu podľa aplikácie
• Výroba a zabezpečenie kvality
• Porovnávacia tabuľka produktov
• FAQ

Čo je magnetický drôt?

Magnetický drôt, tiež známy ako smaltovaný drôt, je elektrický vodič zvyčajne vyrobený z medi alebo hliníka a potiahnutý tenkou vrstvou izolačného smaltu. Na rozdiel od bežného izolovaného drôtu je magnetický drôt navrhnutý tak, aby maximalizoval vodivosť pri zachovaní elektrickej izolácie medzi závitmi v tesne navinutých cievkach.

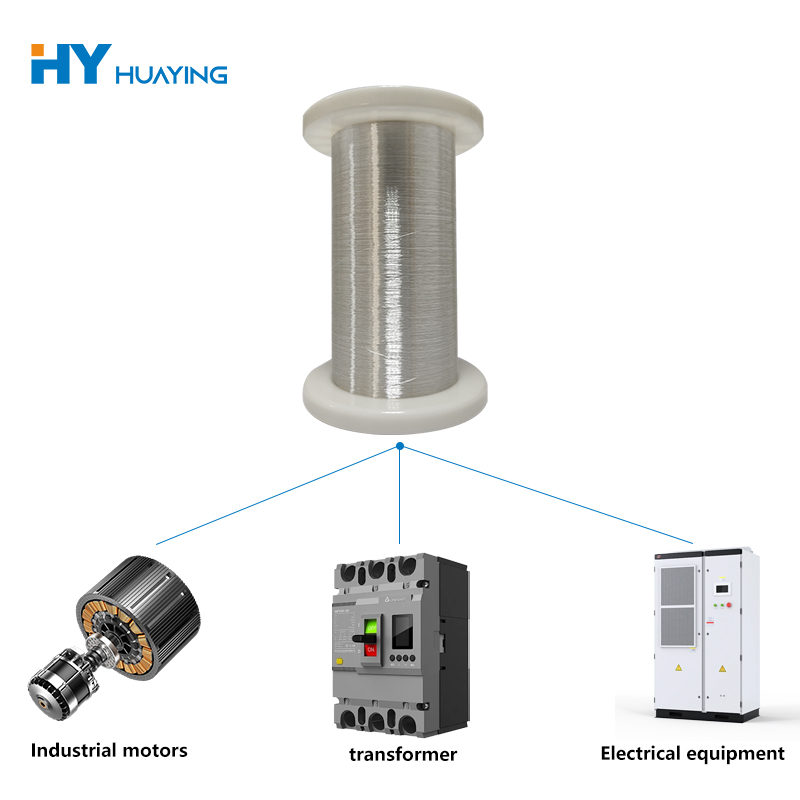

Je široko používaný v elektromotoroch, transformátoroch, generátoroch, relé, solenoidoch a induktoroch. Izolačná vrstva zohráva rozhodujúcu úlohu v tepelnej odolnosti, chemickej stabilite a mechanickej odolnosti a priamo ovplyvňuje životnosť konečného produktu.

Prečo výber magnetického drôtu často zlyhá

Mnoho prevádzkových porúch vysledovaných až k magnetickému drôtu nie je spôsobených samotným vodičom, ale nesprávnou špecifikáciou alebo nepochopením požiadaviek aplikácie. Medzi bežné bolestivé body patria:

• Prasknutie izolácie v dôsledku nedostatočnej tepelnej triedy
• Prehriatie spôsobené poddimenzovaným priemerom vodiča
• Znížená účinnosť v dôsledku zlej hladkosti povrchu
• Neznášanlivosť s impregnačnými lakmi alebo živicami
• Predčasný výpadok pri vysokofrekvenčných podmienkach

Tieto problémy často vznikajú, keď sú rozhodnutia o nákupe založené výlučne na cene a nie na súlade s výkonom.

Kritické parametre na vyhodnotenie

Výber magnetického drôtu vyžaduje systematické vyhodnotenie niekoľkých technických parametrov:

• Materiál vodiča:Meď ponúka vyššiu vodivosť, zatiaľ čo hliník poskytuje výhody v oblasti hmotnosti a nákladov.
• Rozmer drôtu:Určuje prúdovú kapacitu a tvorbu tepla.
• Tepelná trieda:Označuje maximálnu prevádzkovú teplotu, bežne v rozsahu od triedy 130 do triedy 220.
• Hrúbka izolácie:Vyvažuje elektrickú bezpečnosť s účinnosťou vinutia.
• Prierazné napätie:Meria spoľahlivosť izolácie pri elektrickom namáhaní.

Vysvetlenie izolačných systémov

Smaltovaný povlak je charakteristickým znakom magnetického drôtu. Rôzne izolačné systémy sú navrhnuté tak, aby spĺňali špecifické tepelné a mechanické požiadavky:

• Polyuretán:Výborná spájkovateľnosť a flexibilita, vhodné pre elektroniku a malé motory.
• Polyester:Vyvážená mechanická pevnosť a tepelná odolnosť.
• Polyesterimid:Zvýšená tepelná odolnosť pre priemyselné motory.
• Polyamid-imid:Vynikajúca odolnosť voči teplu, chemikáliám a oderu.

Výber nesprávnej izolácie môže viesť k poruche izolácie, aj keď je veľkosť vodiča správna.

Výber magnetického drôtu podľa aplikácie

Kontext aplikácie by mal vždy riadiť výber drôtu magnetu:

• Transformátory:Vyžaduje stabilnú dielektrickú pevnosť a kompatibilitu s izolačnými olejmi alebo živicami.
• Elektromotory:Požadujte vysokú tepelnú odolnosť a mechanickú robustnosť.
• Vysokofrekvenčné zariadenia:Profitujte z hladkej povrchovej úpravy a konzistentnej hrúbky izolácie.
• Automobilové komponenty:Vyžaduje odolnosť voči vibráciám, teplotným cyklom a chemikáliám.

Splnenie týchto požiadaviek znižuje prestoje a náklady na údržbu.

Výroba a zabezpečenie kvality

Spoľahlivý výkon magnetového drôtu vo veľkej miere závisí od presnosti výroby. Medzi kľúčové ukazovatele kvality patria:

• Jednotný smaltovaný povlak bez dier
• Stabilná tolerancia priemeru vodiča
• Konzistentná adhézia medzi sklovinou a vodičom
• Prísne testovanie na predĺženie, tepelný šok a dielektrickú pevnosť

Pokročilé výrobné linky a prísne kontrolné procesy sú nevyhnutné na zabezpečenie dlhodobej spoľahlivosti.

Typická porovnávacia tabuľka magnetických drôtov

Často kladené otázky

Otázka: Ako tepelná trieda ovplyvňuje životnosť magnetického drôtu?
Vyššia tepelná trieda umožňuje drôtu bezpečne pracovať pri zvýšených teplotách, čo výrazne znižuje degradáciu izolácie.

Otázka: Môže byť magnetický drôt prispôsobený pre konkrétne aplikácie?
Áno, parametre ako typ izolácie, hrúbka a materiál vodiča môžu byť prispôsobené potrebám aplikácie.

Otázka: Je hrubšia izolácia vždy lepšia?
Nie nevyhnutne. Nadmerná izolácia môže znížiť účinnosť plnenia štrbín a ovplyvniť elektromagnetický výkon.

Záver a spolupráca

Výber správneho magnetického drôtu je technickým rozhodnutím, ktoré priamo ovplyvňuje spoľahlivosť, účinnosť a bezpečnosť produktu. Jasné pochopenie materiálov vodičov, izolačných systémov a aplikačných požiadaviek pomáha predchádzať nákladným poruchám a zabezpečuje dlhodobú stabilitu výkonu.

Huizhou Huaying Electronic Technology Co., Ltd.poskytuje komplexný rad riešení magnetických drôtov navrhnutých tak, aby vyhovovali rôznym priemyselným a komerčným potrebám. Pre prispôsobené odporúčania a spoľahlivé dodávky,kontaktujte násdnes, aby sme prediskutovali vaše špecifické požiadavky na aplikáciu a preskúmali možnosti dlhodobej spolupráce.
